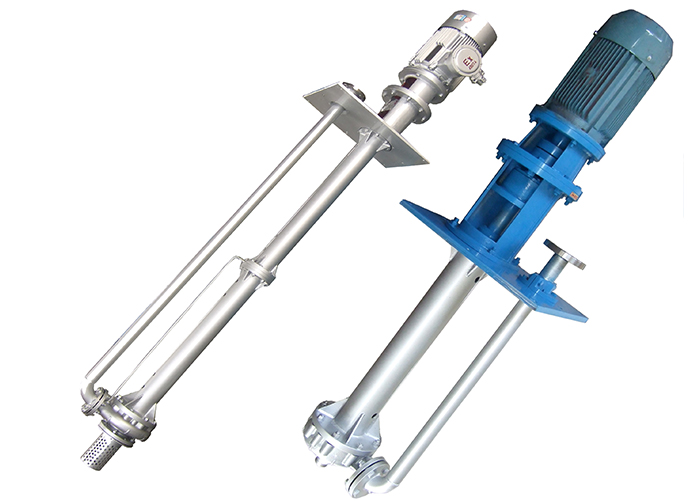

FY系列液下泵
靖江市锦鑫泵业有限公司
一、概述
FY系列耐腐蚀立式泵,适用于输送不含固体、悬浮颗粒及不易结晶的腐蚀性液体,也可输送非腐蚀性液体(泵采用一般铸铁材料时)。广泛应用于石油、化工、采矿、造纸、冶炼电厂、自来水厂行业等。
FY系列液下排污泵是我公司在结合国内外先进技术的基础上,根据液下泵的使用特点而研制成功的新一代液下排污泵产品,具有节能效果显著、防缠绕、无堵塞等特点,在排送固体颗粒和长纤维垃圾方面具有独特效果。
FY型泵主要用于环保、市政工程、火力发电厂、煤气焦化厂、 炼油厂、炼钢厂、采矿、造纸业、水泥厂、食品厂、印染等行业抽吸浓液、稠油、油渣、污浊液、泥浆、灰浆、流砂及城市排污沟道的流动污泥,以及含有煤块、灰渣的液体。也可作为化工、医药等行业抽吸含有泥沙渣物的流体和有腐蚀性液体。FYB型还可在大中沼气池、沼气工程时出料使用。
二、FY型产品特点
1. 采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径约50%的固体颗粒。
2. 设计合理,配套电机效率高,节能效果显著。
3. 泵结构紧凑,体积小,移动方便,安装简单等特点,无需建泵房,潜入水中即可工作,大大减少工程造价。。
4. 可根据用户需要配备液位自动控制柜,根据所需液位变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
5. 泵为立式结构,工作时泵体浸在液体中因而很容易起动,不存在排气抽空问题,同时具有无泄漏等特点,液下深度可达0.5~16米。
6. 接轴结构先进可靠,泵与电机采用联轴器联接,泵轴尺寸精密,保证了泵平稳运行,留有足够的安全系数。
7. 在使用扬程范围内保证电机运行不过载。
8. 泵有单管安装和双管安装两种,支承件有圆盘和方盘安装。

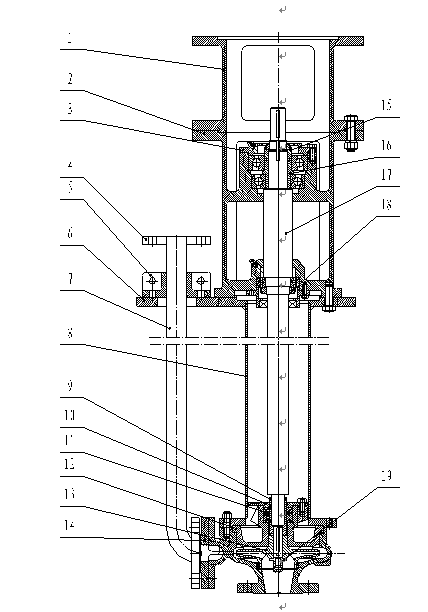

FY型结构形式 1
结构图
1、电机座 2、联轴器 3、轴承体 4、上轴承盖 5、出液管法兰
6、分半法兰 7、底板 8、出液管 9、联接管 10、泵盖
11、叶轮 12、泵体 13、圆螺母35 14、轴承套 15、轴 16、圆螺母48 17、下轴承端盖 18、轴套Ⅰ 19、轴套Ⅱ
20、滑动轴承内圈 21、滑动轴承外圈 22、叶轮压板

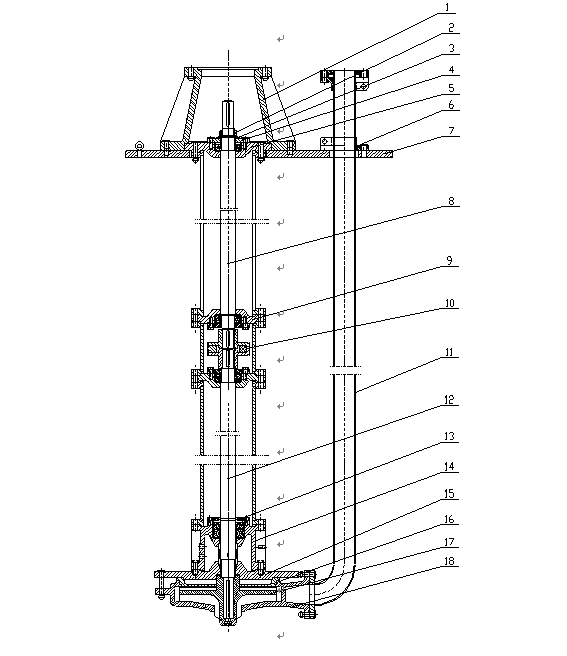

FY型结构形式 2
结构图
1、电机座 2、圆螺母 3、防尘盘 4、上轴承压盖 5、轴承座
6、分半法兰 7、底板 8、上轴 9、中间轴承座 10、中间联轴器部件 11、出液管 12、下轴 13、下轴承压盖 14、密封室
15、密封室端盖 16、泵盖 17、叶轮 18、泵体

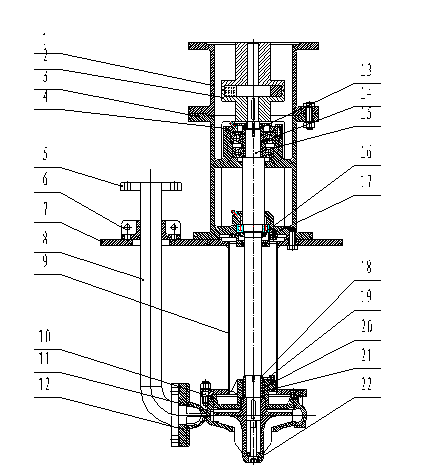

FY型结构图
1、电机座 2、轴承体 3、上轴承盖 4、出液管法兰 5、分半法兰
6、底板 7、出液管 8、联接管 9、下轴套 10、石墨套压盖
11、石墨套 12、泵盖 13、叶轮 14、泵体 15、圆螺母
16、轴承套 17、轴 18、圆螺母 19、叶轮螺母
三、性 能 参 数 表
型号 |
叶 轮 型 式 |
泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||||||||
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 |
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 | ||||
电机功率及型号 | 电机功率及型号 | ||||||||||||
KW | KW | ||||||||||||
32-125 | A | 12.5 | 20 | / | 60 | 2.2 | Y90L-2 | 6 | 5 | / | 53. | 0.55 | Y801-4 |
B | 11 | 16 | 1.1 | Y802-2 | 5.5 | 4 | 0.55 | Y801-4 | |||||
32-160 | A | 20 | 36 | / | 65 | 4 | Y112M-2 | 11 | 9 | / | 54 | 0.75 | Y802-4 |
B | 18 | 32 | 3 | Y100L-2 | 10 | 8 | 0.55 | Y801-4 | |||||
C | 17 | 28 | 9 | 7 | |||||||||
D | 15 | 20 | 1.5 | Y90S-2 | 6 | 5 | |||||||
32-200 | A | 20 | 50 | / | 54 | 7.5 | Y132S2-2 | 10 | 13 | / | 51 | 1.1 | Y90S-4 |
B | 18 | 48 | 5.5 | Y132S1-2 | 9 | 12 | 0.75 | Y802-4 | |||||
C | 16 | 40 | 8 | 10 | 0.55 | Y801-4 | |||||||
D | 15 | 30 | 3 | Y100L-2 | 8 | 8 | |||||||
32-250 | A | 20 | 85 | / | 44 | 15 | Y160M2-2 | 11 | 20 | / | 41 | 2.2 | Y100L1-4 |
B | 20 | 75 | 10 | 19 | 1.5 | Y90L-4 | |||||||
C | 18 | 65 | 11 | Y160M1-2 | 9 | 15 | 1.1 | Y90S-4 | |||||
D | 15 | 50 | 7.5 | Y132S2-2 | 8 | 11 | |||||||
40-160 | A | 30 | 34 | / | 65 | 5.5 | Y132S1-2 | 15 | 8 | / | 62 | 0.75 | Y802-4 |
B | 28 | 30 | 15 | 7 | |||||||||
C | 16 | 26 | 3 | Y100L-2 | 14 | 6 | 0.55 | Y801-4 | |||||
D | 14 | 18 | 1.5 | Y90S-2 | 12 | 4 | |||||||
40-200 | A | 34 | 50 | / | 63 | 11 | Y160M1-2 | 16 | 13 | / | 39 | 2.2 | Y100L1-4 |
B | 30 | 48 | 7.5 | Y132S2-2 | 15 | 12 | 1.5 | Y90L-4 | |||||
C | 26 | 38 | 5.5 | Y132S1-2 | 14 | 9 | 1.1 | Y90S-4 | |||||
D | 22 | 30 | 12 | 7 | 0.75 | Y802-4 | |||||||
40-250 | A | 36 | 85 | / | 53 | 22 | Y180M-2 | 20 | 21 | / | 51 | 3 | Y100L2-4 |
B | 34 | 80 | 18.5 | Y160L-2 | 18 | 20 | |||||||
C | 30 | 65 | 15 | Y160M2-2 | 16 | 15 | 2.2 | Y100L1-4 | |||||
40-315 | A | 46 | 140 | / | 54 | 45 | Y225M-2 | 22 | 36 | / | 47 | 11 | Y160M-4 |
B | 44 | 130 | 37 | Y200L2-2 | 22 | 32 | 5.5 | Y132S-4 | |||||
C | 40 | 100 | 30 | Y200L1-2 | 20 | 24 | 4 | Y112M-4 | |||||
50-125 | A | 25 | 20 | / | 65 | 3 | Y100L-2 | 12.5 | 5 | / | 60 | 0.55 | Y801-4 |
B | 20 | 16 | 3 | Y100L-2 | 10 | 4 | 0.55 | Y801-4 | |||||
50-160 | A | 55 | 34 | / | 76 | 11 | Y160M1-2 | 30 | 8 | / | 73 | 1.1 | Y90S-4 |
B | 50 | 30 | 7.5 | Y132S2-2 | 26 | 7 | |||||||
C | 46 | 26 | 5.5 | Y132S1-2 | 24 | 6 | 0.75 | Y802-4 | |||||
D | 40 | 18 | 20 | 4 | 0.55 | Y801-4 |
型号 |
叶 轮 型 式 |
泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||||||||
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 |
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 | ||||
电机功率及型号 | 电机功率及型号 | ||||||||||||
KW | KW | ||||||||||||
50-200 | A | 65 | 56 | / | 73 | 18.5 | Y160L-2 | 34 | 14 | / | 72 | 2.2 | Y100L1-4 |
B | 65 | 50 | 15 | Y160M2-2 | 32 | 12 | |||||||
C | 50 | 40 | 11 | Y160M1-2 | 30 | 10 | 1.5 | Y90L-4 | |||||
D | 40 | 32 | 7.5 | Y132S2-2 | 24 | 7 | 1.1 | Y90S-4 | |||||
50-250 | A | 65 | 85 | / | 67 | 30 | Y200L1-2 | 34 | 21 | / | 62 | 4 | Y112M-4 |
B | 60 | 80 | 30 | 20 | |||||||||
C | 55 | 65 | 18.5 | Y160L-2 | 26 | 16 | 2.2 | Y100L1-4 | |||||
D | 45 | 60 | 15 | Y160M2-2 | 24 | 12 | 1.5 | Y90L-4 | |||||
50-315 | A | 80 | 140 | / | 62 | 75 | Y280S-2 | 42 | 36 | / | 61 | 11 | Y160M-4 |
B | 75 | 135 | 55 | Y250M-2 | 42 | 32 | 7.5 | Y132M-4 | |||||
C | 70 | 110 | 45 | Y225M-2 | 40 | 26 | 5.5 | Y132S-4 | |||||
D | 65 | 85 | 30 | Y200L1-2 | 36 | 20 | 4 | Y112M-4 | |||||
65-160 | A | 100 | 32 | / | 77 | 15 | Y160M2-2 | 50 | 8 | / | 70 | 2.2 | Y100L1-4 |
B | 90 | 32 | 48 | 7 | 1.5 | Y90L-4 | |||||||
C | 90 | 24 | 11 | Y160M1-2 | 46 | 6 | |||||||
D | 80 | 14 | 5.5 | Y132S1-2 | 38 | 4 | 0.75 | Y802-4 | |||||
65-200 | A | 100 | 54 | / | 76 | 30 | Y200L1-2 | 50 | 13 | / | 75 | 3 | Y100L2-4 |
B | 90 | 50 | 22 | Y180M-2 | 46 | 12 | |||||||
C | 90 | 40 | 15 | Y160M2-2 | 42 | 10 | 2.2 | Y100L1-4 | |||||
D | 70 | 30 | 11 | Y160M1-2 | 36 | 7 | 1.1 | Y90S-4 | |||||
65-250 | A | 115 | 85 | / | 74 | 45 | Y225M-2 | 54 | 21 | / | 69 | 5.5 | Y132S-4 |
B | 115 | 75 | 37 | Y200L2-2 | 50 | 20 | |||||||
C | 100 | 65 | 30 | Y200L1-2 | 46 | 16 | 4 | Y112M-4 | |||||
D | 80 | 50 | 18.5 | Y160L-2 | 40 | 10 | 2.2 | Y100L1-4 | |||||
65-315 | A | 135 | 135 | / | 69 | 90 | Y280M-2 | 64 | 32 | / | 64 | 11 | Y160M-4 |
B | 130 | 125 | 75 | Y280S-2 | 61 | 30 | |||||||
C | 115 | 115 | 56 | 28 | |||||||||
D | 110 | 110 | 55 | Y250M-2 | 54 | 24 | 7.5 | Y132M-4 | |||||
E | 90 | 85 | 37 | Y200L2-2 | 50 | 20 | 5.5 | Y132S-4 | |||||
F | 75 | 70 | 30 | Y200L1-2 | 52 | 16 | |||||||
80-160 | A | 170 | 30 | / | 78 | 22 | Y180M-2 | 75 | 8 | / | 73 | 3 | Y100L2-4 |
B | 160 | 26 | 18.5 | Y160L-2 | 70 | 7 | 2.2 | Y100L1-4 | |||||
C | 150 | 22 | 15 | Y160M2-2 | 70 | 5 | 1.5 | Y90L-4 | |||||
D | 130 | 16 | 11 | Y160M1-2 | 65 | 4 |
型号 |
叶 轮 型 式 |
泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||||||||
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 |
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 | ||||
电机功率及型号 | 电机功率及型号 | ||||||||||||
KW | KW | ||||||||||||
80-200 | A | 150 | 50 | / | 81 | 30 | Y200L1-2 | 80 | 12 | / | 75 | 5.5 | Y132S-4 |
B | 140 | 46 | 75 | 11 | 4 | Y112M-4 | |||||||
C | 130 | 38 | 22 | Y180M-2 | 65 | 9 | 3 | Y100L2-4 | |||||
D | 110 | 26 | 11 | Y160M1-2 | 60 | 6 | 1.5 | Y90L-4 | |||||
80-250 | A | 190 | 80 | / | 83 | 75 | Y280S-2 | 90 | 20 | / | 80 | 7.5 | Y132M-4 |
B | 180 | 75 | 55 | Y250M-2 | 90 | 19 | |||||||
C | 170 | 70 | 45 | Y225M-2 | 85 | 17 | |||||||
D | 150 | 55 | 37 | Y200L2-2 | 75 | 14 | 5.5 | Y132S-4 | |||||
E | 130 | 47 | 30 | Y200L1-2 | 70 | 11 | 4 | Y112M-4 | |||||
80-315 | A | 200 | 130 | / | 79 | 110 | Y315S-2 | 100 | 32 | / | 75 | 15 | Y160L-4 |
B | 180 | 125 | 95 | 30 | |||||||||
C | 160 | 100 | 75 | Y280S-2 | 85 | 24 | 11 | Y160M-4 | |||||
D | 150 | 75 | 55 | Y250M-2 | 70 | 18 | 5.5 | Y132S-4 | |||||
80-400 | A | 105 | 52 | / | 65 | 30 | Y200L-4 | ||||||
B | 100 | 50 | |||||||||||
C | 90 | 44 | 22 | Y180L-4 | |||||||||
D | 80 | 38 | 18.5 | Y180M-4 | |||||||||
E | 75 | 30 | 11 | Y160M-4 | |||||||||
100-200 | A | 220 | 45 | / | 83 | 37 | Y200L2-2 | 115 | 11 | / | 83 | 5.5 | Y132S-4 |
B | 200 | 40 | 100 | 10 | 4 | Y112M-4 | |||||||
C | 180 | 30 | 22 | Y180M-2 | 90 | 8 | 3 | Y100L2-4 | |||||
D | 150 | 25 | 15 | Y160M2-2 | 80 | 6 | 2.2 | ||||||
100-250 | A | 280 | 75 | / | 83 | 90 | Y280M-2 | 130 | 20 | / | 78 | 11 | Y160M-4 |
B | 250 | 70 | 75 | Y280S-2 | 130 | 18 | |||||||
C | 230 | 55 | 55 | Y250M-2 | 120 | 14 | 7.5 | Y132M-4 | |||||
D | 200 | 40 | 37 | Y200L2-2 | 100 | 10 | 5.5 | Y132S-4 | |||||
100-315 | A | 270 | 135 | / | 78 | 160 | Y315L1-2 | 132 | 32 | / | 75 | 18.5 | Y180M-4 |
B | 250 | 130 | 132 | Y315M-2 | 120 | 30 | |||||||
C | 230 | 100 | 110 | Y315S-2 | 100 | 26 | 11 | Y160M-4 | |||||
D | 200 | 85 | 75 | Y280S-2 | 90 | 21 | |||||||
100-400 | A | 150 | 50 | / | 73 | 37 | Y225S-4 | ||||||
B | 140 | 48 | 30 | Y200L-4 | |||||||||
C | 120 | 40 | 22 | Y180L-4 | |||||||||
D | 100 | 30 | 15 | Y160L-4 |
型号 |
叶 轮 型 式 |
泵额定转速n=2900r/min | 泵额定转速n=1450r/min | ||||||||||
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 |
流 量 Q m3/h |
扬 程 H m |
汽蚀 余量 NPSH m |
效 率 η % |
比重Y=1.00 | ||||
电机功率及型号 | 电机功率及型号 | ||||||||||||
KW | KW | ||||||||||||
125-250 | A | 200 | 20 | / | 86 | 15 | Y160L-4 | ||||||
B | 200 | 18 | |||||||||||
C | 190 | 14 | 11 | Y160M-4 | |||||||||
D | 160 | 10 | 7.5 | Y132M-4 | |||||||||
125-315 | A | 200 | 30 | / | 83 | 30 | Y200L-4 | ||||||
B | 180 | 30 | 22 | Y180L-4 | |||||||||
C | 170 | 24 | 18.5 | Y180M-4 | |||||||||
D | 100 | 18 | 7.5 | Y132M-4 | |||||||||
125-400 | A | 220 | 50 | / | 77 | 45 | Y225M-4 | ||||||
B | 200 | 48 | |||||||||||
C | 180 | 46 | 37 | Y225S-4 | |||||||||
D | 170 | 42 | 30 | Y200L-4 | |||||||||
E | 150 | 36 | 22 | Y180L-4 | |||||||||
F | 150 | 30 | |||||||||||
150-250 | A | 320 | 17 | / | 85 | 22 | Y180L-4 | ||||||
B | 300 | 15 | 18.5 | Y180M-4 | |||||||||
C | 280 | 13 | 15 | Y160L-4 | |||||||||
D | 260 | 12 | 11 | Y160M-4 | |||||||||
E | 240 | 11 | |||||||||||
150-315 | A | 380 | 30 | / | 84 | 45 | Y225M-4 | ||||||
B | 340 | 26 | 37 | Y225S-4 | |||||||||
C | 320 | 20 | 30 | Y200L-4 | |||||||||
D | 300 | 17 | 22 | Y180L-4 | |||||||||
150-400 | A | 400 | 48 | / | 83 | 75 | Y280S-4 | ||||||
B | 340 | 40 | 55 | Y250M-4 | |||||||||
C | 300 | 34 | 45 | Y225M-4 | |||||||||
D | 260 | 28 | 30 | Y200L-4 | |||||||||
150-500 | A | 420 | 80 | / | 80 | 132 | Y315M-4 | ||||||
B | 400 | 70 | 110 | Y315S-4 | |||||||||
C | 360 | 65 | |||||||||||
D | 340 | 50 | 75 | Y280S-4 | |||||||||
E | 300 | 45 | 55 | Y250M-4 | |||||||||
200-250 | A | 600 | 12 | / | 87 | 30 | Y200L-4 | ||||||
B | 540 | 11 | 22 | Y180L-4 | |||||||||
C | 500 | 10 | 22 | Y180L-4 |
