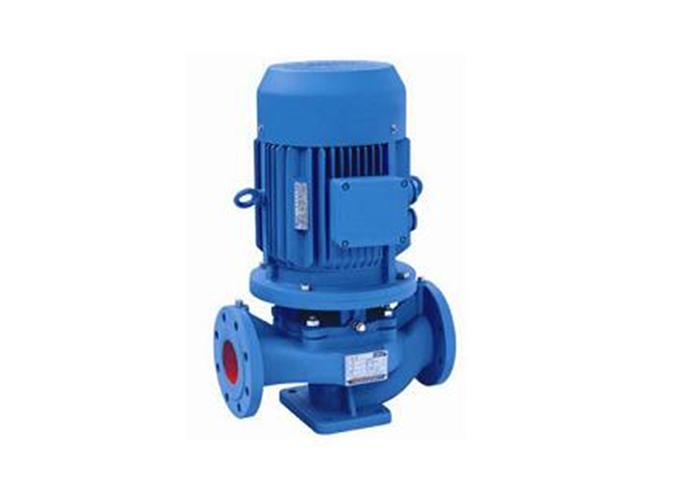

立式管道泵




靖江市锦鑫泵业有限公司




一、产品概述
ISG立式单级管道离心泵，是我公司选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水泵、高温耐腐蚀化工泵、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点，符合新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
二、型号意义
ISG 50-160(I) (A) (B) (C)
(C)—— 叶轮第三次切割
(B)—— 叶轮第二次切割
(A)——叶轮第一次切割
(I)——流量分类
160——叶轮名义外径（mm）
50——泵进、出口公称直径（mm）

ISG——泵类别 ：
ISG单级单吸管道离心泵
IRG 单级单吸热水管道离心泵
IHG单级单吸化工泵
ISGD立式低转速管道离心泵

三、产品特点
1、该系列离心泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.
2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
四、主要用途
1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3. IHG型立式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃ ~ 120℃。
4. ISGD、IRGD、IHGH型立式低速离心泵，适用于环境噪声要求很低的场合及空调循环等。
五、使用条件
1、吸入压力≤1.0Mpa，或泵系统高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。


六、产品结构图

ISG立式管道泵结构图	1	取压塞	ISG型结构说明： 1.泵与电机同端盖，轴向尺寸缩短，结构简单。 2.泵体上设有取压孔和放水孔。 3.泵体上设有排气阀，工作前能拐车放泵内空气。 4.泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。
	2	排气阀
	3	叶轮
	4	机械密封
	5	挡水圈
	6	电机
	7	轴
	8	联体座
	9	叶轮螺母
	10	泵体
	11	放水阀
IRG立式热水管道泵结构图	1	取压塞	IRG型结构说明： 1.泵体与上部结构中间装有隔热盖，适用于介质温度T〈120度的场合。 2.泵与电机轴承组合装置，保证轴运转精度，提高了密封的可靠性。 3.可根据用户要求隔热盖内安装风冷装置。
	2	排气阀
	3	叶轮
	4	机械密封
	5	轴承
	6	电机
	7	联体座
	8	挡水圈
	9	叶轮螺母
	10	泵体
	11	放水阀
