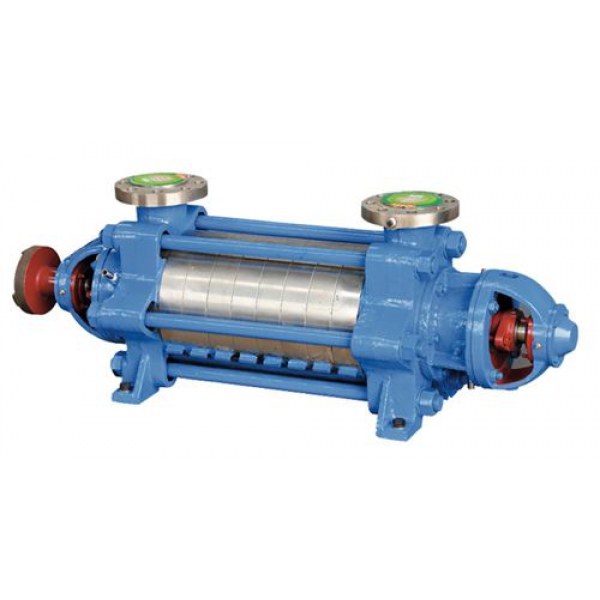

DF型多级不锈钢耐腐蚀离心泵

　　该系列泵系卧式单吸多级分段式离心泵，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

　　供输送含固体颗粒（颗粒直径小于叶轮流道的六分之一）的介质，也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

　　温度为-60℃-80℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

　　结构特点

　　本型泵是单壳体、单吸、多级卧式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：

　　1.定子部分

　　主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上。

　　2.转子部件

　　主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。

　　为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

　　3.平衡机构

　　本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

　　型号说明

　　例：DF46-50×4

　　DF—多级耐腐蚀离心泵

　　46—设计点流量为46m3/h

　　50—设计点单级扬程为50m

　　4—级数为4级
