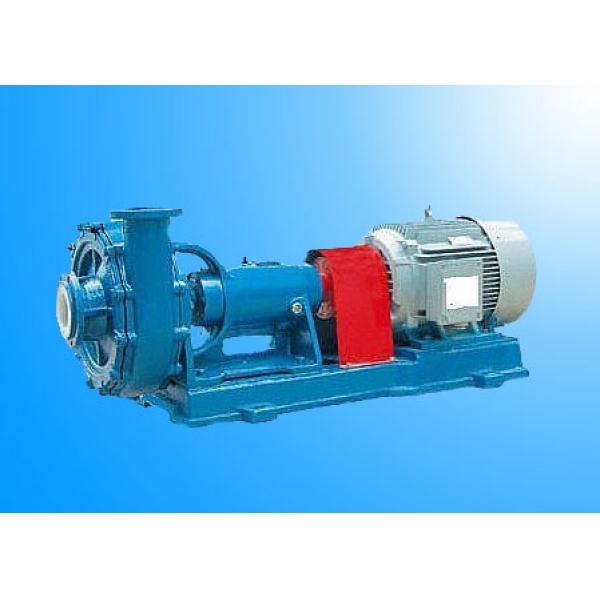

UHB-ZK型耐腐耐磨砂浆泵

　　一、产品简介

　　UHB-ZK-A系列泵属于单级单吸悬臂式离心泵，过流部件采用钢衬超高分子量聚乙烯（UHMWPE）。该材料是目前国际上新一代的泵用耐腐耐磨工程塑料，其最突出的优点是在所有的塑料中它具有优异的耐磨性、耐冲击性（尤其是耐低温冲击），抗蠕变性（耐环境应力开裂）和极好的耐腐蚀性。

　　该泵显著特点是：多功能，即一中泵能适应各种不同的工况，如输送酸、碱性清夜或料浆；冶炼行业各种腐蚀性矿浆；硫酸行业各种稀酸；环保行业各类污水等。该泵既耐腐蚀又耐磨损，使用范围十分广泛。

　　UHB-ZK-A系列耐腐耐磨泵是UHB-ZK-A系列泵的改进型产品，采用渐开线涡壳，其显著特点是效率、耐腐性，抗蠕变性均有所提高。

　　该泵在辽宁葫芦岛锌厂等三百多家大型有色冶炼和硫酸企业的酸性矿浆和稀酸岗位的长期比较使用，其耐腐耐磨性、密封可靠性、使用寿命性，均得到了极高的评价。

　　（一）主要技术性能简述

　　1．型号：UHB-ZK-A系列耐腐耐磨泵

　　2．结构与特点：

　　（1）耐腐耐磨，一泵多用，酸碱类清夜料浆均适用。

　　（2）泵体为钢衬超高分子量聚乙烯结构，衬层厚8～20mm，该泵应用了龟甲网衬里专利技术，和其它同类泵相比较，具有衬里层抗热变形性能好，耐开裂，防脱落，使用温度高等优势。

　　（3）叶轮分半开式，闭式两种，可根据介质状况任选。

　　（4）密封：K型动力密封，G3型机械密封。

　　3．适用介质：浓度75%以下硫酸，30%以下硝酸，各种浓度的盐酸，液碱，既适用清液也适用料浆。

　　4．主要技术参数：使用温度-20℃～80℃（对特殊要求、使用改性材质，可提高到105℃）,进口直径32mm～350mm,流量5～2600m3/h,扬程80m以内。

　　（二）极广泛的使用范围

　　1．稀酸、母液、污水、海水、含硅胶的氟硅酸，磷酸料浆等介质的输送。

　　2．有色金属冶炼业：特别适用于铅、锌、金、银、铜、锰、钴、稀土等稀有金属湿法冶炼的各种酸液，腐蚀性矿浆，料浆（压滤机配用）电解液，污水等介质输送。

　　3．化工及其他行业：各种硫酸、盐酸、碱性、油类的清液或料浆岗位。钛白粉、铁红粉生产，各种染料、颜料生产，非金属矿产加工等行业。

　　4．氯碱业：盐酸、液碱、电解液等。

　　5．水处理业：纯水、高纯水、污水（皮革污水、电镀污水、电子污水、造纸污水、纺织污水、食品污水、生活污水、制药业污水等等）。

　　6．钢铁企业：酸洗系统的硫酸、盐酸岗位、带杂质的污水。

　　7．湿式脱硫循环泵：能同时适用碱性、酸性、腐蚀性岗位。

　　8．煤碳工业、煤化工中的腐蚀性液体、煤浆的输送；洗选煤配用泵。

　　二、密封结构简图及泵体改进型结构图

　　1、K型动力密封结构简图及简介

　　工作原理该密封主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用。橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。若允许冷却水渗入介质内，可选用带冷却水K型动力密封，即可添加外冷却水装置，延长油封的使用寿命。该密封的油封采用氟橡胶制成，主要适用于输送含固体颗粒的料浆、含杂质的污水等腐蚀性介质（带冷却水K型动力密封用的冷却水为洁净的自来水，压力适宜在0.05Mpa以内）。

　　2、G3型机械密封结构简图及简介

　　G3密封为本厂自行设计的一种改良型抗颗粒泵用机械密封；密封的动、静环均由碳化硅或硬质合金制成，可用于输送含大量颗粒的腐蚀性液体。该密封和同类内装式机械密封相比，静环（4）与密封盒（8）之间设置了挡砂圈（7）使硬颗粒不能进入静环与密封盒之间的间隙中，使静环前后位移自如，克服了原有耐颗粒密封的“卡砂"失效的缺点。该密封为本厂的专利产品。

　　3、UHB-ZK-AB改进型泵结构简图适用于50、65、65H、80、80H、100、100H、125八种规格

　　改进结构简介

　　UHB-ZK-AB型耐腐耐磨泵是对UHB-ZK-A系列泵的改进型泵（见上图）。两者之间的区别在于后者是无台阶式背叶片，前者为台阶式背叶片结构（见图中序号4）。改进后的叶轮的背叶分为二级，二级背叶片之间有凸起台阶。与之相匹配的泵也有凹进的台阶。设置背叶轮台阶的目的是阻断泵出口流体压力对轴密封的返流压力，保证和延长轴密封的使用寿命。

　　主要适用岗位UHB-ZK-AB型耐腐耐磨泵主要适用于用户选性能曲线的高压力，小流量点时的选型。简言之，经常在逼压状态（压滤机配用泵等）或者高压力输送状态下的泵，选AB型泵较为合适，密封寿命可提高一倍左右。

　　三、选型提示及标注方式

　　1、K型动力密封的标注：用户如果选用K型动力密封、可按型号说明方法标注。

　　2、G3密封选定后的型号标注：用户如果选用G3型内装式耐颗粒机械密封，标注型号时在原型号后加“G3"字样即可，例如50UHB-ZK-A-20-30-G3即可。

　　3、B型结构的标定：在选定该结构的泵时按如下方法标注：在原动力密封泵型号加“B"字样，50UHB-ZK-AB-20-30加标注即可。4、订货时请用户提供以下工况：介质化学成份、工作温度、含固量、实际使用压力及流量、吸入口流体的位置及压力（正压还是负压）以及使用岗位名称及使用特点，以便本厂为你选定最合适的密封材料。

　　5、UHB-ZK-A系列耐腐耐磨泵，可根据用户的要求安装不同的密封。若无特殊要求，一般均装配K型动力密封。
